• 技术文章

    CsPb2Br5微球的外部激发光致发光及其共振拉曼光谱解析

    2024-10-15 13:39:08  来源:北京先锋泰坦科技有限公司

    全无机CsPbBr3钙钛矿因其较高的光致发光效率和稳定性,近年来成为研究的热点之一。作为CsPbBr3的同素异形体,CsPb2Br5不仅能够发出强绿光,而且在高温、高湿和高压环境下表现出更高的稳定性,因此受到广泛关注。然而,四方相CsPb2Br5被广泛认为是间接带隙半导体,这意味着它通常不具有本征光致发光能力。其发光机制在被发现具有3.35 eV的间接带隙后变得有争议。

    西安交通大学耶红刚副教授团队在国际知*期刊The Journal of Physical Chemistry C上发表的题为“Extrinsic Photoluminescence and Resonant Raman Spectra of CsPb2Br5 Microspheres”的研究论文。该文章探讨了CsPb2Br5样品发光机制,结果证实了CsPb2Br5中的绿色发光来自于样品中微量CsPbBr3

    实验结果分析

    耶红刚副教授团队采用化学气相沉积(CVD)法制备了CsPb2Br5样品,通过X射线衍射(XRD)和扫描电镜(SEM)确认了样品的相结构为四方相。通过吸收光谱、PL光谱温度演变特征和共振拉曼信号研究了绿色发光的机制。从10到300 K的温度下,发射波长及其大尺度蓝移与钙钛矿CsPbBr3一致,而理论计算表明CsPb2Br5的光学带隙几乎没有变化。光致发光强度、峰宽和时间衰减曲线也显示出与CsPbBr3类似的温度依赖性。此外,从样品的共振拉曼光谱中得到的声学模式与CsPbBr3纳米立方体中的相同。其中30 cm1的模式被认为是CsPbBr3存在的特定标志。因此推断CsPb2Br5中观察到的绿色发光是由痕量的钙钛矿CsPbBr3引起的。

    样品的SEM图像如图1a所示。微球均匀地分布在硅衬底上, PbBr2将CsPbBr3全部转换为CsPb2Br5

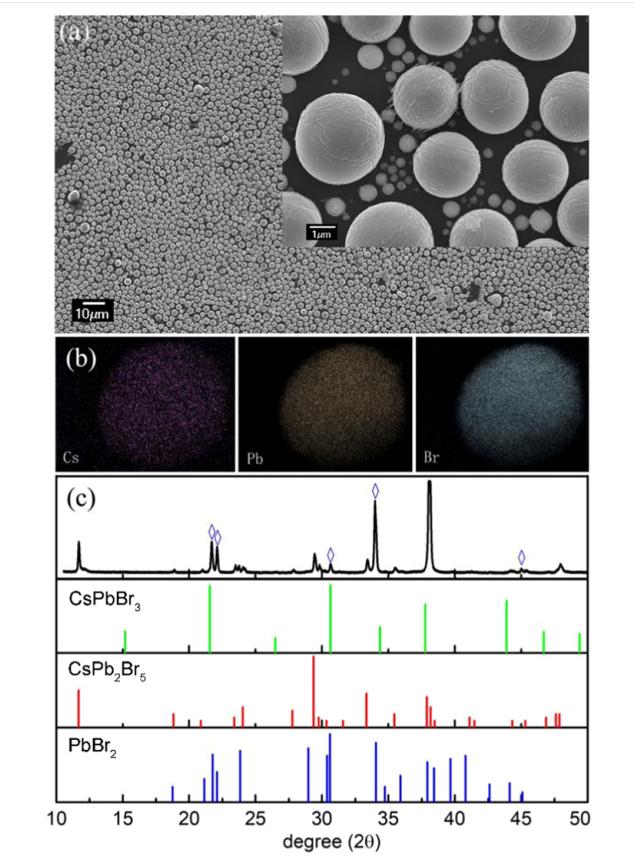

    图1 CsPb2Br5微球的表征。(a)的SEM图和(b)能谱图。

    吸收光谱出现两个明显的吸收过程,主吸收约为370nm,表明CsPb2Br5带隙与报道一致为3.35eV,第二个斜率与PL光谱波长相同,与绿色发光相关,绿色发射光为残余CsPbBr3

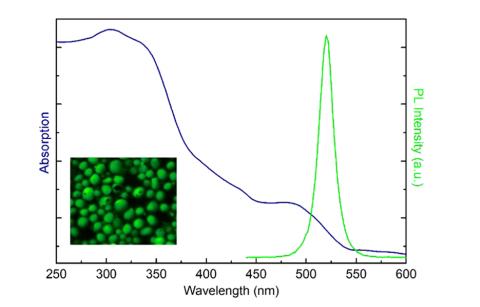

    图2 室温下吸收光谱(蓝色)和PL光谱(绿色)

    耶老师团队自主搭建了荧光光谱和共振拉曼光谱分析系统,其中分别使用了北京卓立汉光仪器有限公司研发的Omni-λ500i影像谱王光栅光谱仪进行光谱分光,TEHVPMT制冷型光电倍增管进行拉曼信号采集。PL光谱与温度演变关系如图3所示,温度升高导致晶格膨胀引起带隙变化,PL发生蓝移,由538.5nm至520.2nm,这也是钙钛矿半导体中的*特现象。图3b中的PL峰的半高宽展宽特性与CsPbBr3一致。图3c显示了在不同温度下PL时间响应曲线,呈现出非单指数衰减,寿命为几纳秒。寿命随着温度的升高而增加,这也是钙钛矿CsPbBr3的一个典型特征。以上结果表明绿色发射光是因为CsPb2Br5中残留CsPbBr3导致。

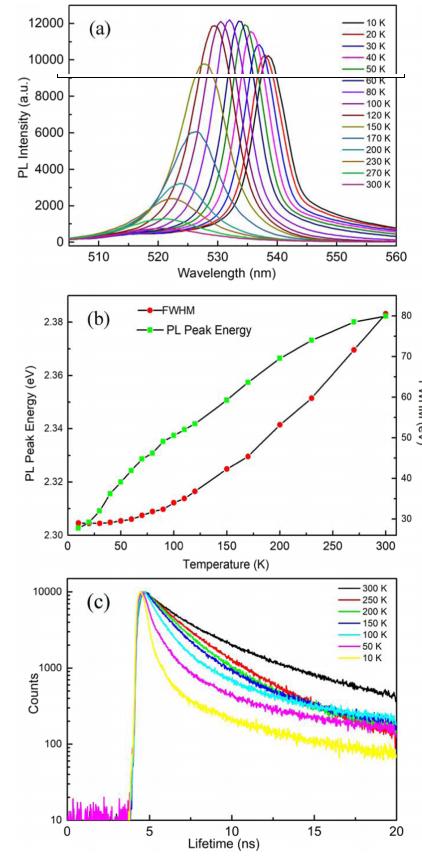

    图3 (a) PL光谱的温度演化,(b)峰中心和峰宽,(c)光谱峰位在10 ~ 300 K范围内的PL衰减曲线。

    采用DFT计算了带隙宽度的晶格依赖性,如图4所示,结果表明CsPb2Br5的带隙为3.388eV, CsPbBr3带隙为2.242eV.带隙随晶格改变情况如4c所示。

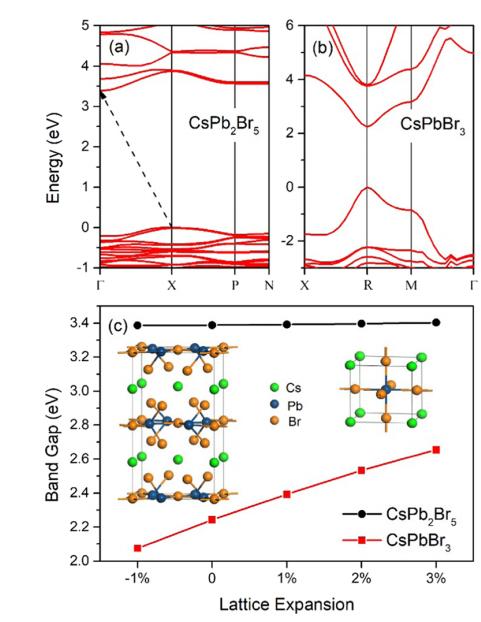

    图4 晶格能带图,(a)CsPb2Br5,(b)CsPbBr3,(c)带隙随晶格改变情况

    在10K温度下CsPb2Br5的PL光谱、共振拉曼光谱和632.8nm激发的拉曼光谱如图5所示。PL光谱表明CsPb2Br5样品主荧光峰位于538nm附近。532nm激发下产生了共振拉曼(图5a),拉曼峰归属于ω1ω2ω3的基本声子模式和ω1+ω2、2ω1+ω2的泛频。基本声子能量分别为3.7,6.3和18.8meV,对应的拉曼波数位于30、50和150cm-1。该共振拉曼随温度升高而迅速降低,50K时消失不见。采用632.8nm激光器在室温环境激发拉曼光谱可以获取位于77、105和132cm-1的三个拉曼峰。CsPb2Br5为四边形结构,不存在28 cm-1和32 cm-1拉曼峰位,本文中30 cm-1的拉曼峰表明制备的CsPb2Br5样品中含有CsPbBr3,进一步证实了CsPb2Br5的绿色发光机理来源于微球中含有CsPbBr3

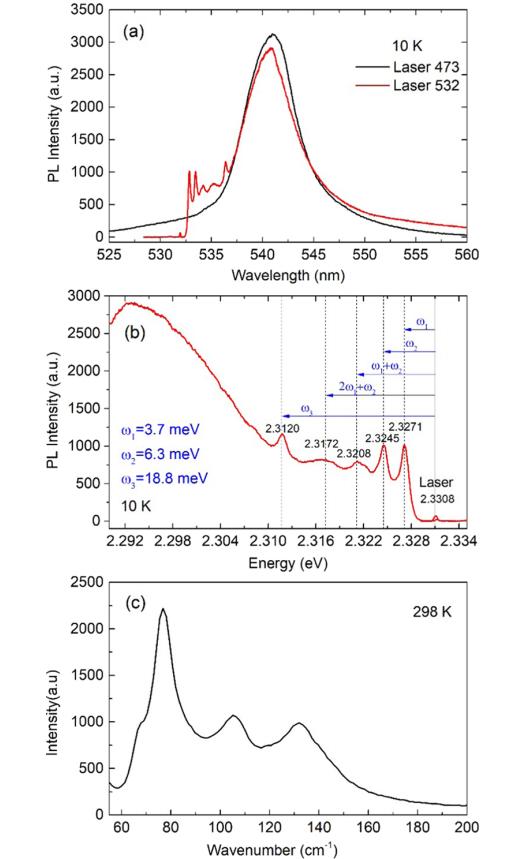

    图5 CsPb2Br5微球的拉曼光谱。 (a) 473和532 nm激光在10 K激发下的PL光谱 (b) 532 nm激发的共振拉曼信号;(c)室温下632.8 nm激发下的拉曼光谱信号

    作者简介

    耶红刚副教授,西安交通大学物理学院硕士生导师。研究方向为新型半导体材料的光学性质与光电器件,半导体低维结构的制备、物理性质与应用研究,半导体电子结构的*一性原理计算与调控设计等。在ACS Applied Nano Materials、J. Mater. Chem. C、Journal of Physical Chemistry C等国际期刊发布多篇论文。

    产品推荐

    本研究使用了北京卓立汉光仪器有限公司研发的Omni-λ500i影像谱王光栅光谱仪进行光谱分光,TEHVPMT制冷型光电倍增管进行信号采集。

    免责声明

    北京卓立汉光仪器有限公司公众号所发布内容(含图片)来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有,北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。

    如果您认为本文存在侵权之处,请与我们联系,会*一时间及时处理。我们力求数据严谨准确,如有任何疑问,敬请读者不吝赐教。我们也热忱欢迎您投稿并发表您的观点和见解。


    留言
    市场部 女士
    谷瀑服务条款》《隐私政策
内容声明:谷瀑为第三方平台及互联网信息服务提供者,谷瀑(含网站、客户端等)所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布,其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实,如您对商品/服务的标题、价格、详情等任何信息有任何疑问的,请在购买前通过谷瀑与店铺经营者沟通确认;谷瀑上存在海量店铺,如您发现店铺内有任何违法/侵权信息,请在谷瀑首页底栏投诉通道进行投诉。
北京先锋泰坦科技有限公司 电话:13810233784 手机:13810233784 地址: 香港湾仔骆克道301-307号洛克中心19楼C室
Copyright ©2003 - 2024 Goepe.com 版权所有 关于谷瀑 | 服务中心 | 著作权与商标声明 | 会员服务 | 隐私声明 | 网站导航
