ophir激光功率计在紫外LED光源辐照度测量方向上的应用

背景

紫外（UV）LED是近年兴起的新型紫外光源，凭借全固化、小体积、高效率、高亮度、长寿命、无汞等优势逐步取代气体放电灯，广泛应用于工业、环保、医疗及民用，典型应用包括：

lUV固化

l印刷

l 水处理：净化、消毒

l UV光催化

l 物品、器械表面消杀

l 皮肤消杀与治疗

l 机器视觉照明

l 防伪标记照明

l 荧光显微及光谱激发

l ......

在各类应用中均需要对UV光源的辐照度（单位面积内的光功率）以及剂量（单位面积内累积的紫外光能）进行准确的控制，以确保完全的辐照效果，同时避免紫外光过度照射造成的物品损坏甚至人身安全隐患。因此，在UV LED光源制造及使用过程中，对其辐照度进行测量是非常必要的。

l 痛点

LED的发射光谱通常宽达数个纳米以上，因此精密测量其辐射度需要采用分光式辐射度计，测量每个波长分量的光强。这类设备价格昂贵、使用不便、测量时间长，可用于实验室研发而不适合产线和使用现场应用。采用经过标定的紫外半导体光电管制成的小型光电探头具备灵活、灵敏、低成本的特点；但是因为紫外半导体光电管的光谱响应谱线不平坦（图1）、响应度与入射角相关等特征，因此UV LED测试中面临诸多痛点：

l 针对某一波长定标的探头不适用于其它波长，甚至在同一个LED的辐射光谱范围内，响应也有显著差别；

l LED发射波长随环境温度、电流等变化较大，导致测量不准；

l 多个LED颗粒构成的组合光源，因其器件中心波长的离散性，导致光谱较宽，测量不准；

l 对于倾斜入射的光，测试结果失准；

l 紫外光对探测器及其附件造成损伤。

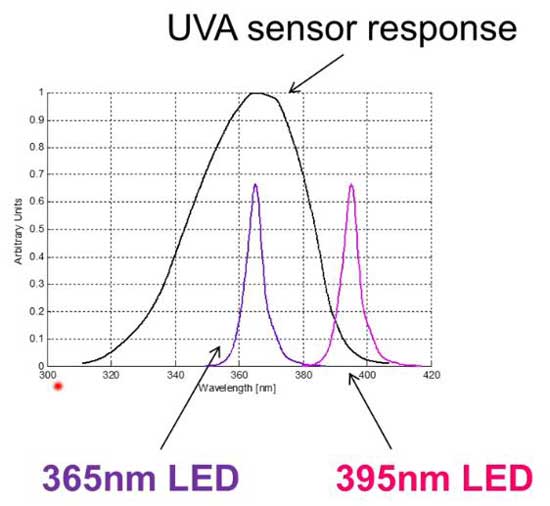

图1 同一UV光电管对365nm及395nmUV光的响应相差可达90%

l 方案

PD300-RM-UVA激光功率计为解决行业痛点而推出，为客户提供UVA波段辐射度测量的便捷、准确、低成本方案：

l 350-450nm平坦光谱响应，365nm计量级校准，适用于整个UVA波段；

l 无需知道UVA波段LED中心波长，无需担忧发射带宽、波长变化；

l 可用于多颗粒组合光源；

l 针对紫外的散射体，对入射角度不敏感；

l 2.75mm输入口径，可适用较高亮度LED，并可实现宽场照明均匀性测试；

l 抗紫外PTFE线缆及壳体表面阳极电镀，长期使用无忧；

l μW/cm ~ >10W/cm 测量范围，覆盖广泛应用场景。

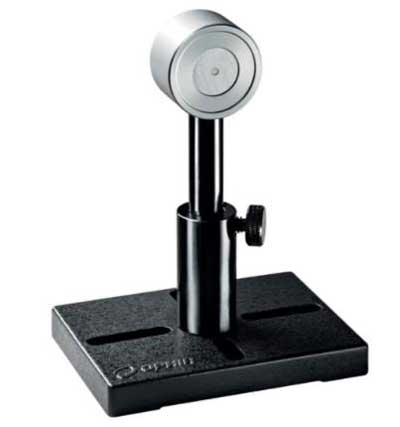

图2 PD300RM-UVA

l PD300-RM-UVA激光功率计主要参数：
